Beschreibung Gurtförderer – schwere Ausführung
In der Schwerindustrie werden hohe Anforderungen an die Betriebszuverlässigkeit und die Langlebigkeit der Anlagen gestellt, insbesondere bei schweren Lasten und schwierigen Umgebungsbedingungen. Schwerlast-Gurtförderer von Jansen&Heuning liefern zuverlässige Leistung beim Transport von Schüttgut in anspruchsvollen industriellen Anwendungen.
Jede Anwendung hat andere technische Anforderungen. Deshalb entwickelt Jansen&Heuning in enger Abstimmung mit dem Kunden maßgeschneiderte Lösungen. Erfahrung und spezifische Anforderungen bilden die Grundlage für das Design des Förderers. Dies führt zu einer Lösung, die technisch mit dem Produktionsprozess kompatibel ist und Haltbarkeit, Zuverlässigkeit und eine lange Lebensdauer unter harten Bedingungen garantiert.
| Gurtbreite | 500 mm | 650 mm | 800 mm | 1000 mm | 1200 mm | 1400 mm |
| Länge Antriebs-/Umlenktrommel |
600
|
750
|
950
|
1150
|
1400
|
1600
|
| Gerüstbreite (Außenmaß) |
800
|
950
|
1150
|
1350
|
1600
|
1800
|
| Förderleistung (m³/h bei 1 m/s) |
65
|
115
|
180
|
290
|
515
|
710
|
| Maßangaben in mm | ||||||
Mit dem JH-Kalkulationsprogramm ermöglicht die selbständige Berechnung eines kompletten Fördersystems, einschließlich des erforderlichen Schwerlast-Gurtförderers und des tragenden Stahlrahmens. Technische Parameter wie Kapazität, Bandlänge, Neigungswinkel, Materialart und Bandgeschwindigkeit bestimmen automatisch die optimale Konfiguration.
Das Programm berechnet nicht nur den richtigen Gurttyp und die erforderlichen Antriebsleistungen, sondern berücksichtigt auch die Belastung des Rahmens, die Rollwege und die strukturelle Stabilität. Die Berechnung entspricht den aktuellen Normen und eignet sich u.a. für Anwendungen in den Bereichen Schüttgutumschlag, Recycling, Schwerindustrie und Lagerlogistik.
Implementierungsmöglichkeiten Schwerlast-Gurtförderer
Band und Bandreinigung
Der Gurtförderer in einem Gurtförderersystem für Schwerlastanwendungen besteht aus Gummi oder PVC, das in verschiedenen industriellen Standardqualitäten erhältlich ist. Je nach Prozessanforderungen kann das Band mit Stollen, Seitenwänden oder seitlichen Führungen ausgestattet werden, um einen kontrollierten Transport von Schüttgütern zu gewährleisten, insbesondere bei starken Steigungen oder bei bindigen Materialien.
Ein Gurtspannsystem mit Druck- oder Zugspindeln sorgt für eine korrekte Gurtspannung an der Umlenktrommel. Alternativ eignet sich eine Schwerkraft-Aufnahmeeinheit für lange Förderstrecken oder Anwendungen, die schwankenden Belastungen ausgesetzt sind.
Effektive Bandreinigungseinheiten sind unerlässlich, um Ausfallzeiten zu reduzieren und die Lebensdauer der Förderkomponenten zu verlängern. Bei der Innenreinigung wird ein Pflugabstreifer vor der Umlenkrolle eingesetzt, um Restmaterial von der Rücklaufseite des Bandes zu entfernen. Die Außenreinigung erfolgt mit einem primären oder sekundären Abstreifer, einem PU-Abstreifer oder einer rotierenden Bürstenwalze, die je nach Materialeigenschaften und Verschmutzungsgrad ausgewählt werden.
Schwerer Gurtförderer-Antrieb
Das Antriebssystem des Förderers ist auf die spezifischen Kapazitätsanforderungen, die Bandgeschwindigkeit und die Standortbedingungen abgestimmt. Zu den Standard-Antriebskonfigurationen gehören ein integrierter Trommelmotor oder eine Antriebstrommel mit aufsteckbarem Getriebemotor. Beide Optionen sind für hohe Zuverlässigkeit und Dauerbetrieb in anspruchsvollen Umgebungen ausgelegt.
Je nach Betriebsanforderungen kann die Antriebstrommel als versiegelte Stahltrommel (mit oder ohne Gummierung), Käfigrolle oder Flügelrad ausgeführt werden. Diese Konfigurationen wirken sich auf die Zugkraft des Bandes, die Reinigungsfreundlichkeit und die Verschleißfestigkeit aus.
Abhängig vom transportierten Material, der Gesamtlänge des Bandes und den Durchsatzanforderungen können Bandgeschwindigkeiten von bis zu 4 m/s erreicht werden. Die Auswahl der Antriebskomponenten gewährleistet eine stabile Leistung, hohe Effizienz und minimalen Wartungsaufwand, selbst unter schwierigen industriellen Betriebsbedingungen.
Optionen
- Flachgurt oder gemuldeter Gurt
- Tragrollen oder Gleitplatte
- Seitliche Gurtabdichtung
- Obergurtabdeckung mit PVC- oder Wellblechhauben

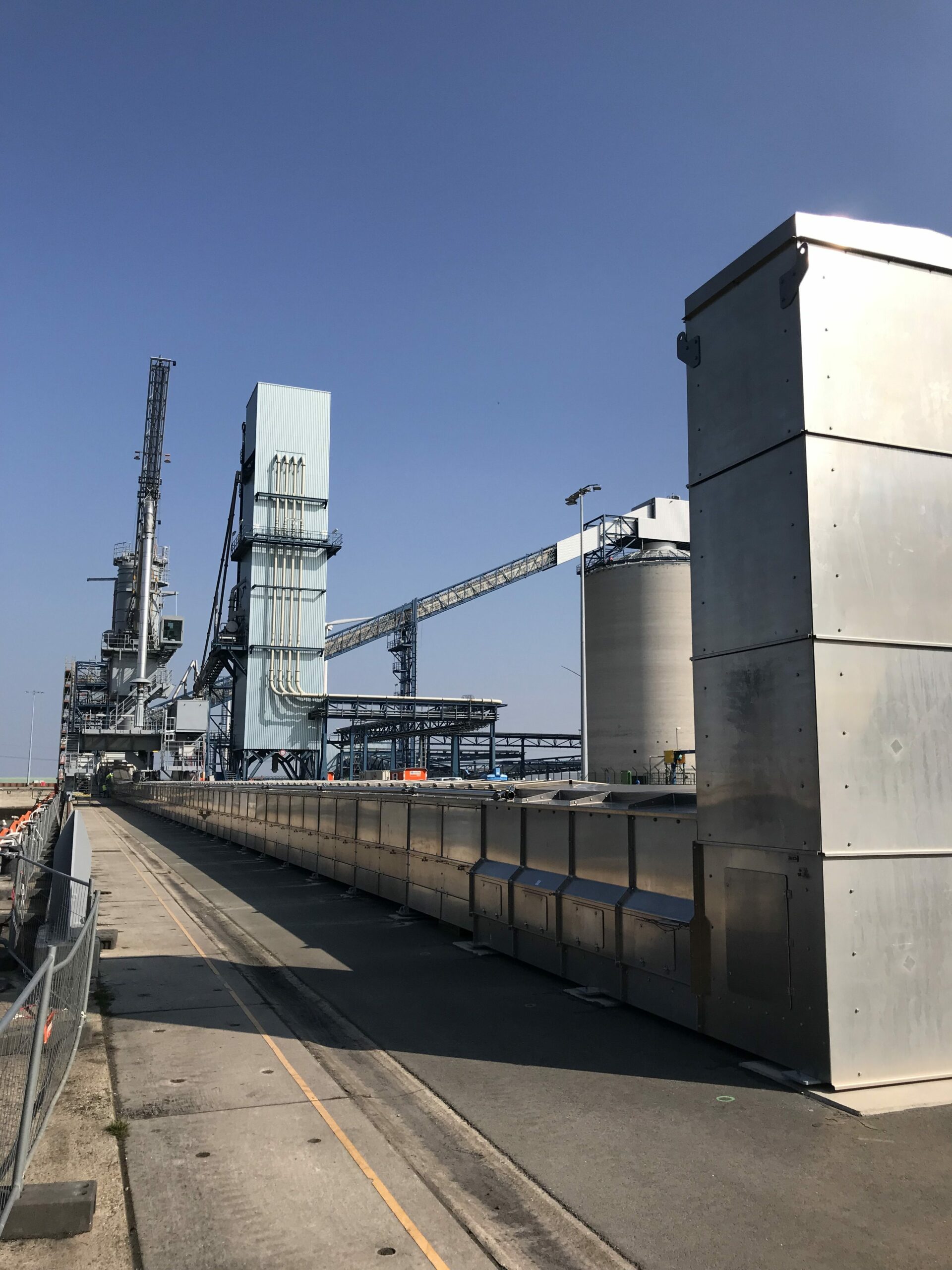

- komplett geschlossene Ausführung über die gesamte Länge, mit Einrichtung zur Selbstreinigung
- fahrbar
- Ausrüstung mit einem Bandschleifenwagen
- Förderrichtung umkehrbar
