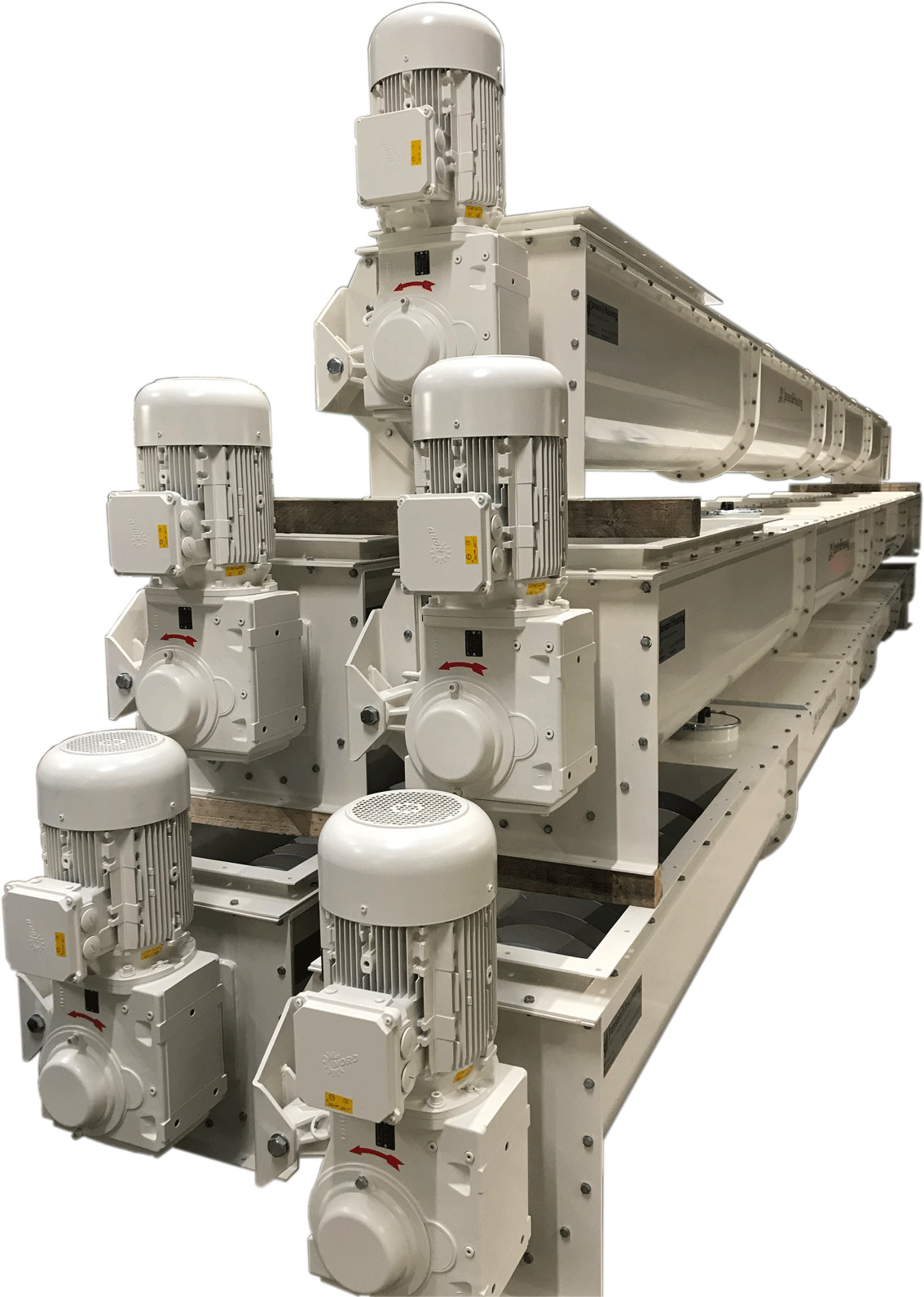

Beschrijving Schroeftransporteur JHS500
De schroeftransporteur JHS500 van Jansen&Heuning is geschikt voor het verplaatsen van droge of licht vochtige bulkproducten in gesloten systemen. Deze uitvoering biedt voldoende capaciteit voor middelgrote tot zware processen en is inzetbaar in horizontale, opvoerend of verticale positie. De constructie wordt afgestemd op beschikbare ruimte, producteigenschappen en procesvoorwaarden. Het systeem is leverbaar in St37, RVS of mangaanstaal en wordt afgedicht met snelsluitingen of geboute kappen.
Deze schroeftransporteur wordt veel toegepast in toepassingen binnen de chemie, mineralenverwerking, voeding en hernieuwbare grondstoffen. Voor moeilijk stromende of plakkerige materialen is een asloze variant beschikbaar.
Niet de juiste maatvoering? Bekijk ook de andere schroeftransporteurs van Jansen&Heuning.
Werking van schroeftransporteur JHS500
De schroeftransporteur JHS500 verplaatst stortgoed door middel van een roterend schroefblad binnen een gesloten behuizing. Vullingsgraad en draaisnelheid bepalen samen de uiteindelijke capaciteit. Dankzij het gesloten ontwerp blijft stofverspreiding beperkt en kunnen meerdere in- en uitvoerpunten worden toegevoegd. Toepassing van functies zoals dosering, mengen, bevochtigen of temperatuurregeling is mogelijk.
Tussenlagers worden toegepast bij grotere lengtes. Afhankelijk van de situatie kan gekozen worden voor glijlagers in brons of gietijzer, of voor deelbare kogellagers met vetretourleiding. De eindlagers zijn buiten de behuizing geplaatst en voorzien van mechanische afdichting. Aandrijving vindt plaats via een flensverbinding of directe koppeling.
Specificaties schroeftransporteur JHS500
- Diameter schroefblad: 500 mm
- Breedte: 520 mm exclusief flens, 640 mm inclusief flens en deksel
- Hoogte: 630 mm
- Capaciteit: tot 170 m³/uur (bij 45% vulling en v = 0,6 m/s)
- Geschikt voor gesloten buis- of kastconstructie
- Schroefblad leverbaar in St37, roestvast staal of mangaanstaal
- Uitvoering met centrale as
- Tussenlagers als kogellager of glijlager
- Aandrijving via motorreductor, direct gekoppeld of met flens
Optioneel
- Asloze uitvoering voor slecht stromende materialen
- Thermisch verzinkte of gecoate afwerking
- Deksel met snelsluitingen of geboute sluiting
- Beveiligingselementen zoals overstortbeveiliging of toerenwachter
Jansen&Heuning berekeningsprogramma
Met het JH-berekeningsprogramma wordt op basis van ingevoerde gegevens een passende schroeftransporteur berekend. Tekeningen uit het standaardprogramma zijn snel beschikbaar en direct geschikt voor productie.
Ook afwijkende uitvoeringen worden in overleg technisch uitgewerkt.
