Beschrijving Bekerelevator
Een bekerelevator is een stofdicht transportsysteem voor het verticaal verplaatsen van bulkgoederen binnen opslag-, overslag- en procesinstallaties. Het materiaal wordt onderin opgenomen in bekers die zijn bevestigd aan een band of ketting.
De bekers lossen het materiaal bovenin door zwaartekracht of centrifugale werking.
Bekerelevators worden veel gebruikt voor het transport van onder meer graan, poeders, korrels en andere stortgoederen.

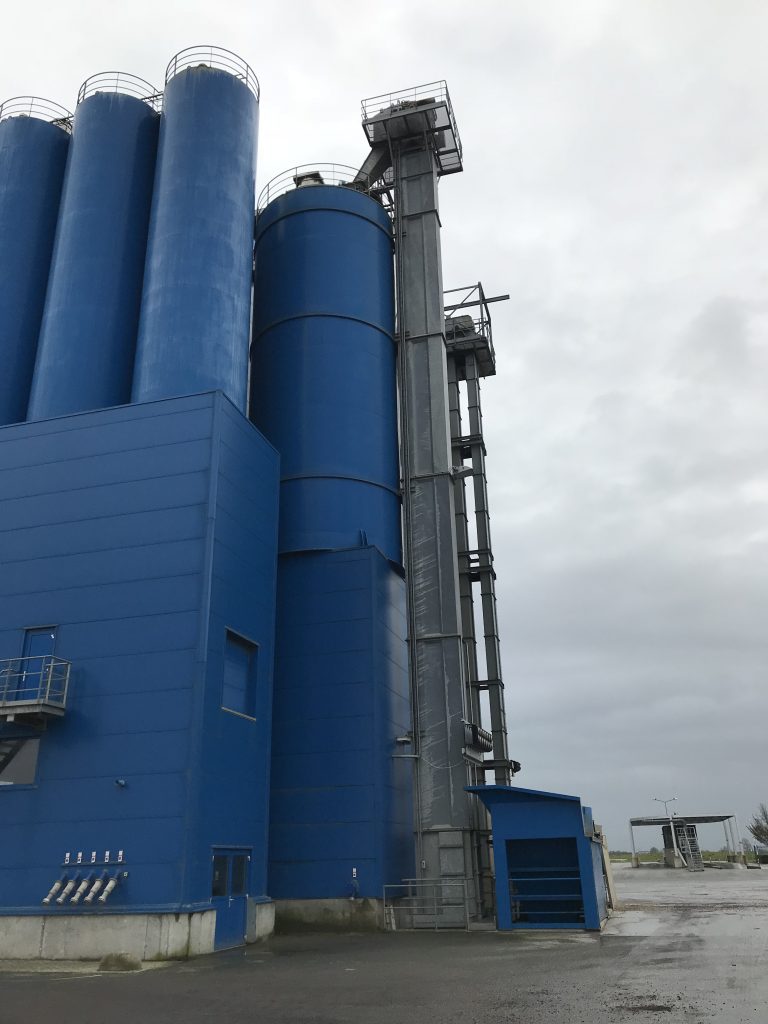

Toepassing bekerelevator
Voor hoogtes vanaf ca. 5 meter is een emmerelevator een goede oplossing voor verticaal transport van korrels, granulaat of poeder en meel. Er is weinig vloeroppervlak nodig voor het inpassen in installaties voor opslag, overslag en de procesindustrie.
Hele grote capaciteiten zijn mogelijk. Voor een lage snelheid, vanwege beschadiging of ATEX, is zwaartekrachtlossing een goede optie.
Branches waarin de emmerladder wordt toegepast zijn:
- Chemische industrie (zout, kunstmest, chemicaliën, etc.)
- Voedingsmiddelen
- Graan- en diervoederindustrie
- Bouwmaterialen, glas en mineralen
- Recycling
Specificaties bekerelevator
De meest voorkomende capaciteit ligt tussen 40 en 400 ton/uur, afhankelijk van producteigenschappen, hoogte en uitvoering
Jansen&Heuning heeft een standaard assortiment elevatoren die seriematig worden geproduceerd.
| Maatcode | 313 | 530 | 740 | 965 | 965Z | |
| Diameter aandrijf/keerwiel | A | 300 | 490 | 700 | 910 | 910 |
| Breedte voet | B | 620 | 1000 | 1350 | 1740 | 1740 |
| Hoogte voet | C | 980 | 1650 | 2300 | 3250 | 3250 |
| Hoogte inloop | D | 980 | 1475 | 2100 | 2850 | 2850 |
| Uitlading inloop | E | 280 | 420 | 620 | 695 | 695 |
| Aslengte voet | F | 520 | 775 | 1016 | 1580 | 1580 |
| Hoogte kop | G | 1030 | 1350 | 2130 | 3150 | 3150 |
| Hoogte uitloop | H | 860 | 1250 | 1680 | 2230 | 2680 |
| Breedte kop | I | 860 | 1775 | 2480 | 2760 | 2760 |
| Diepte koker | J | 200 | 300 | 1360 | 1750 | 1750 |
| Breedte koker | K | 200 | 410 | 590 | 950 | 950 |
| Kokerlengte per stuk | M | 3000 | 3000 | 6000 | 6000 | 6000 |
| Aantal benen | 1 of 2 | 1 of 2 | 1 | 1 | 1 | |
| Totale lengte minus hoh-lengte | 1840 | 2725 | 3780 | 5080 | 5530 | |
| Capaciteit hoogcapaciteitsbekers (m³/uur bij 1 m/s) | 27 | 100 | 175 | 340 | 340 | |
| Capaciteit bij kunststofbekers voor zand en grind (m³/uur en 1m/s) |
16 | 80 | 130 | 226 | 320 | |
| alle maten in mm |
1. tekening JHE
Video fabricage, montage en transport
In de video ziet u het hele proces van de fabricage bij Jansen&Heuning, het transport tot de montage bij Maltha Glasrecycling van elevator type JHE313.
Voordelen bekerelevator
- Geschikt voor continu verticaal transport van bulkgoederen
- Stofdicht systeem, toepasbaar in ATEX-zone 21/22
- Compacte inbouw dankzij verticale opstelling
- Lage slijtage en onderhoudsbehoefte bij de juiste configuratie
- Modulair op te bouwen en eenvoudig uit te breiden
- Inzetbaar voor fijne, droge en korrelige producten
Uitvoeringsopties en accessoires
Jansen&Heuning heeft ervaring met heel veel mogelijkheden voor de uitvoering.
- Bekers lossen met centrifugaal-kracht of op zwaartekracht.
- Stalen bekers, RVS-bekers of slijtvaste kunststofbekers.
- Speciale uitvoering voor zand- en grint bij betoncentrales
- Eenbenige of tweebenige uitvoering
- Diverse staalsoorten voor de behuizing
- Scheefloopbewaking en toerenbewaking worden vrijwel altijd toegepast.
- Restarme uitvoering om contaminatie bij veel productwisselingen te voorkomen.
- Rubber-kokers als materiaal aan de stalen wanden zou blijven kleven.
- Diverse materiaalopties: staal, RVS, mangaanstaal.
- Explosie-barst-luiken vanwege ATEX.
- Enkele of dubbele aandrijving (boven 22 kW is een dubbele aandrijving gunstiger)
- Tornmotor voor het langzaam laten draaien van de band voor inspectie en onderhoud
- Aandrijftrommel met rubberbekleding voor meer wrijving
- Open kooitrommel voor klevende producten
- Speciale uitvoering voor grotere brokken
- Met ketting in plaats van band (gordel) bij temperaturen boven de 220°C
- Slijtplaten van rubber, mangaanstaal of kunststof in de inloop en de uitloop
- Kooiladder en bordes onder de elevatorkop
