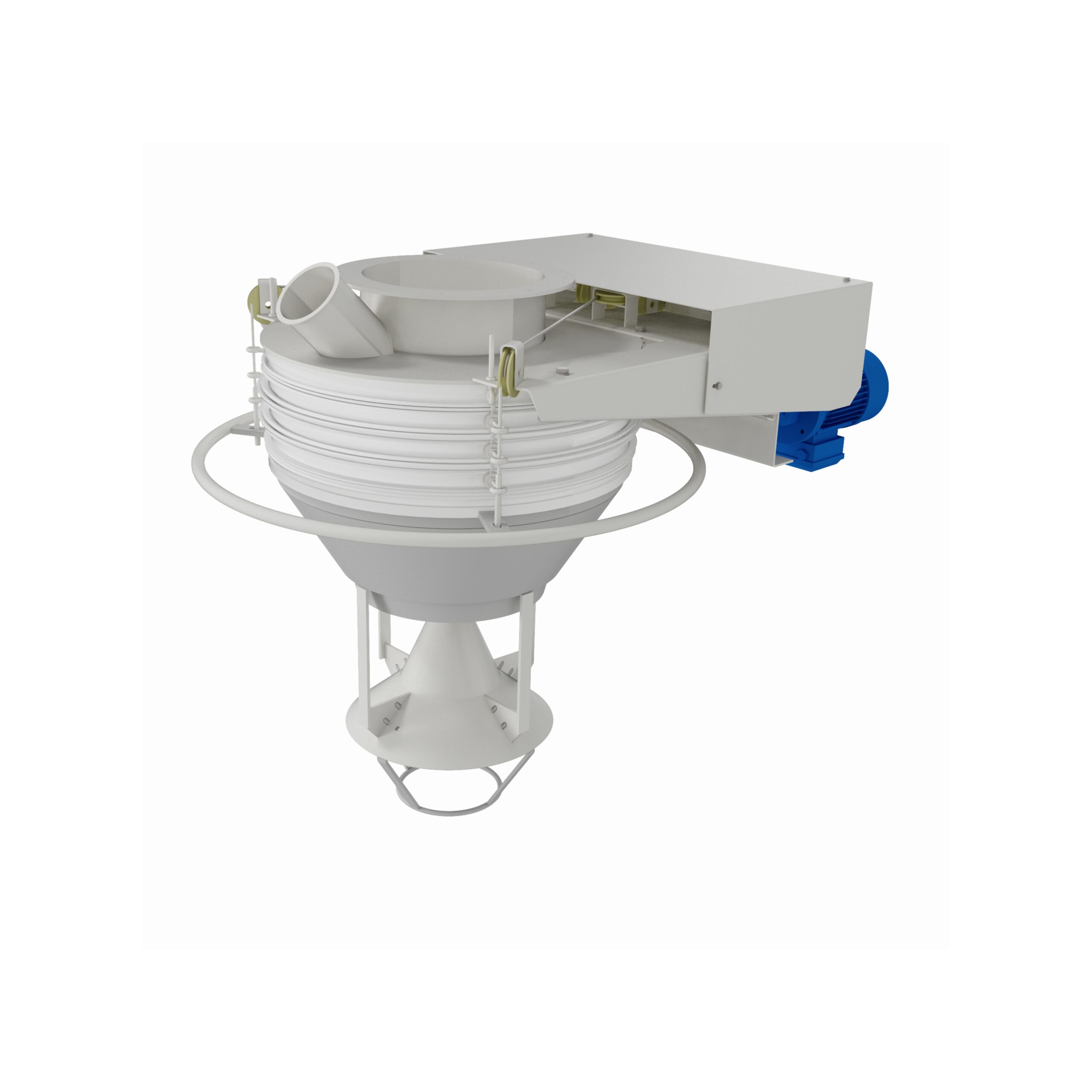

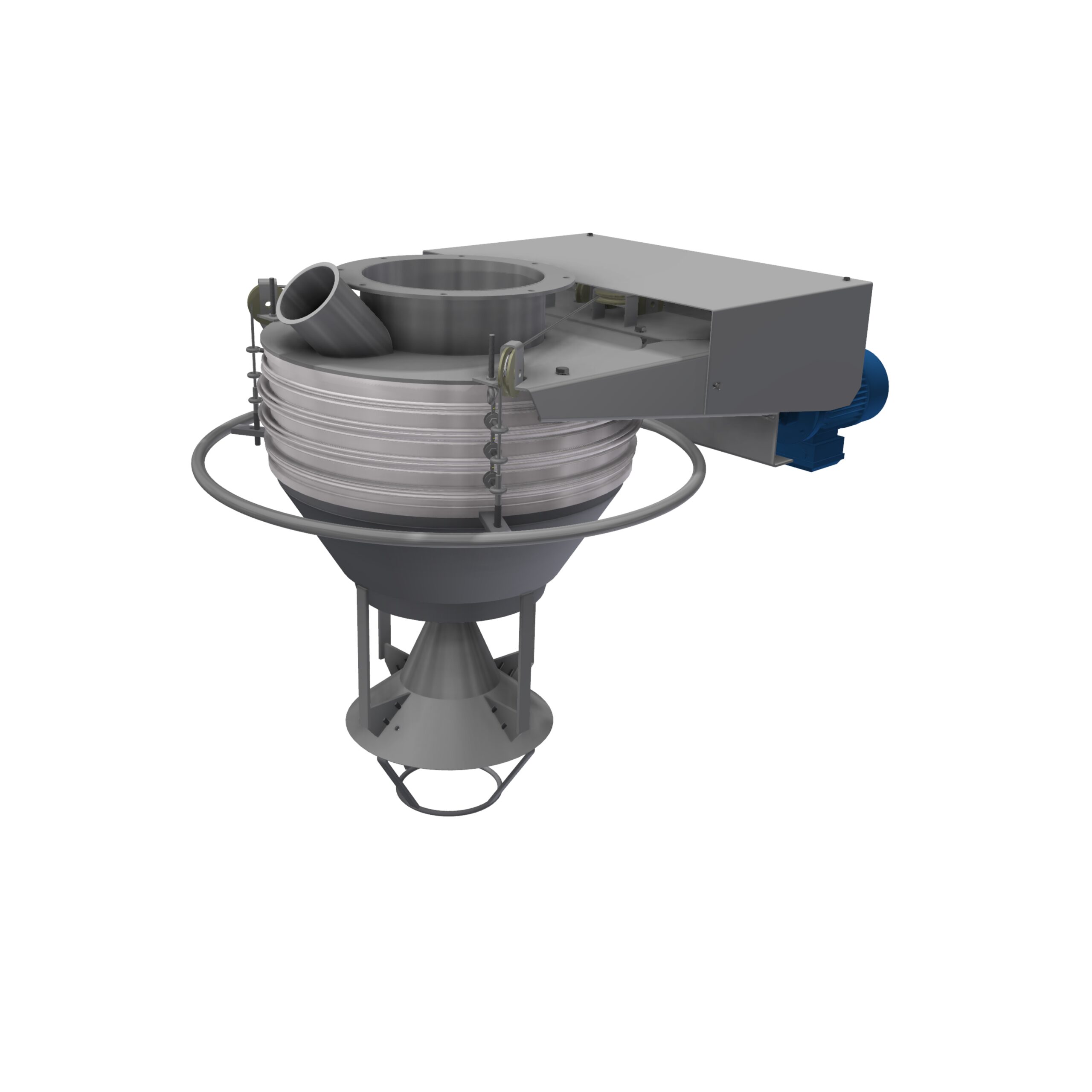

Beschrijving Beladingsbalg JHBB550
De beladingsbalg JHBB550 is ontwikkeld voor het stofvrij beladen van poeders en granulaten in bulkwagens, schepen en opslaglocaties. Dankzij een gescheiden product- en afzuigkanaal wordt stofemissie tijdens het verladen effectief beperkt. Door het ontbreken van overbodige mechanica en het gebruik van duurzame materialen biedt deze balg een lange, storingsvrije inzetduur. De buitenhoes is uitgevoerd in versterkt PVC en de hijsbeweging wordt verzorgd door drie buitenliggende RVS-kabels. De beladingsbalg maakt deel uit van een reeks hoogwaardige beladingsbalgen, die Jansen&Heuning in eigen huis ontwikkelt en assembleert.
Geschikt voor
De beladingsbalg JHBB550 wordt toegepast bij de belading van fijn verdeelde bulkproducten zoals poeders, meel en granulaten. Deze balg is ontworpen voor het vullen van gesloten en open bulkwagens, maar ook voor scheepsbelading of opslag in loodsen. De robuuste uitvoering en het stofdichte ontwerp maken dit model geschikt voor uiteenlopende sectoren, waaronder de voedingsmiddelenindustrie, chemie en bouwstoffen. Door de hoge mate van emissiebeheersing voldoet de installatie aan actuele eisen voor een veilige en schone werkomgeving.
Specificaties beladingsbalgen
| Standaardafmetingen | |||
| Aantal modules | A | B | C |
| 1 | 440 | 500 | 940 |
| 2 | 515 | 1.000 | 1.515 |
| 3 | 590 | 1.500 | 2.090 |
| 4 | 665 | 2.000 | 2.665 |
| 5 | 740 | 2.500 | 3.240 |
| 6 | 815 | 3.000 | 3.815 |
| 7 | 890 | 3.500 | 4.390 |
| 8 | 965 | 4.000 | 4.965 |
| 9 | 1.040 | 4.500 | 5.540 |
| 10 | 1.115 | 5.000 | 6.115 |
| 11 | 1.190 | 5.500 | 6.690 |
| 12 | 1.265 | 6.000 | 7.265 |
| > 12 | o.a |
| Opties | toename maat A t.o.v. standaard |
| roterende melder | + 400 mm |
| conusvormige uitloop | + 140 mm |
| conusvormige uitloop met roterende sensor | + 550 mm |
Uitgevoerd met
- Inwendige inloopdiameter Ø 550 mm, met flensaansluiting

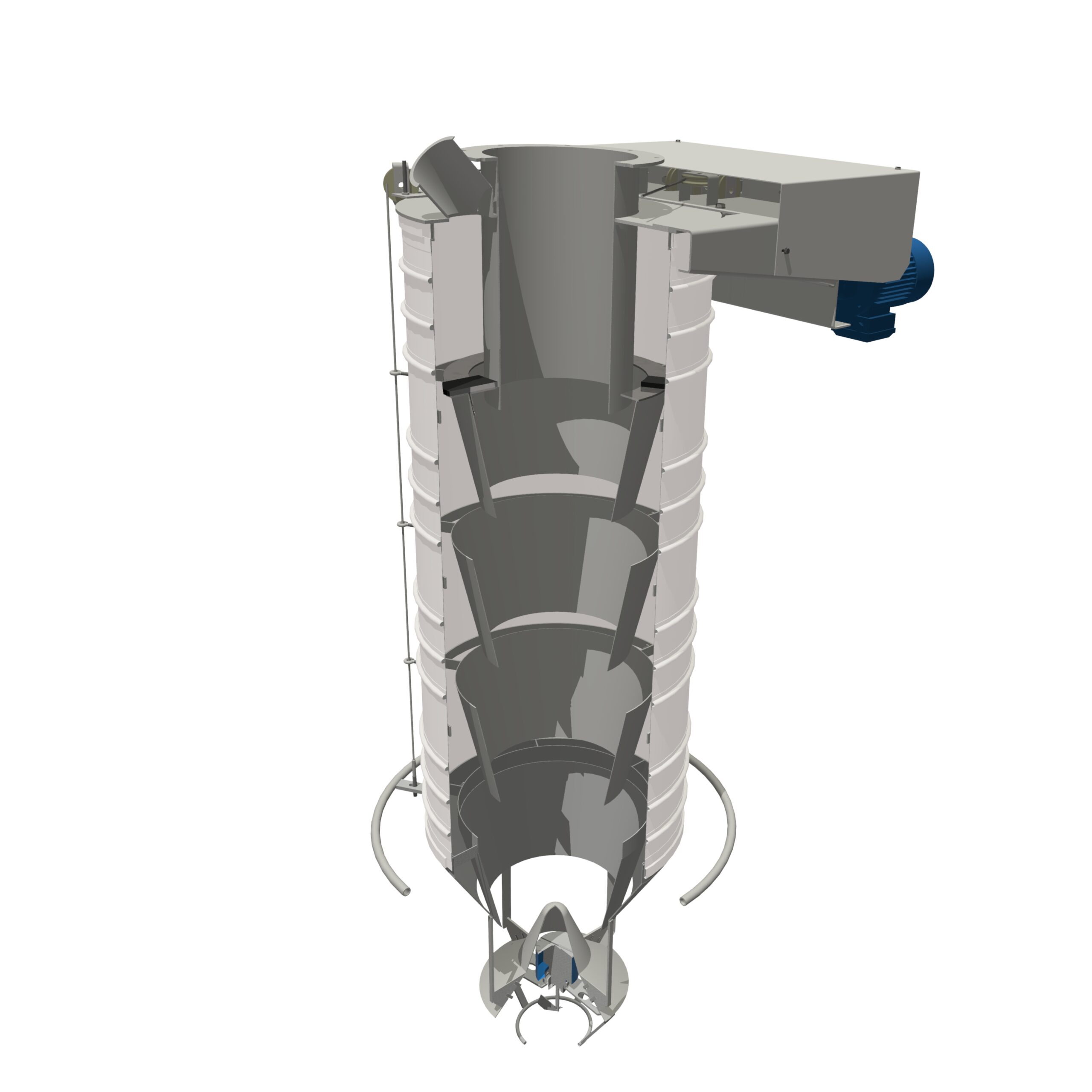

- Gescheiden productkanaal en stofafzuiging, automatisch afsluitbaar
- Elektrolier met 0,55 kW motor (voor maximaal 12 modules)
- RVS hijskabels met kunststof geleidingsschijven
- Buitenhoes van vezelversterkt PVC, 500 g/m²
- Nestbare productgeleiders en flexibele buitenmantel
- Signaaldetectie voor slap- en strakkoord
- Contactonderdelen naar keuze in Staal 37 of RVS-304
- Lengte-instellingen van 1 tot 12 meter
- Standaard uitloop met conus of stofrok
Voordelen van
Deze beladingsbalg combineert een hoge vulcapaciteit met een minimale stofemissie. Door de verticale hijsconstructie en het compacte ontwerp is de installatie eenvoudig in te passen in bestaande opstellingen. De JHBB550 biedt een betrouwbare werking zonder frequente stilstand, mede dankzij de beperkte hoeveelheid slijtagegevoelige onderdelen. De gesloten structuur voorkomt morsen van product, terwijl de robuuste materialen een lange levensduur waarborgen. De balg is toepasbaar in vrijwel elke sector waarin poeders of granulaten stofvrij moeten worden verladen.
Optioneel
- Dubbelwandige uitloopconus voor verbeterde afzuiging
- Uitwendig berubberde uitloop voor betere aansluiting
- Sluitconus tegen navallend stof
- Capacitieve of roterende niveaumelder
- Besturingskast met automatisch volgsysteem voor bulkwagens
- Automatisch volgen van productniveau bij open belading
- Handbediening via drukknoppenkast (bedieningspeer)
- Montage op locatie door eigen serviceteam
- Uitvoering volledig in RVS voor corrosiegevoelige omgevingen
