Beschrijving Bigbag robot
De bigbag robot automatiseert het vullen, ophangen en verplaatsen van FIBC’s volledig en verhoogt de efficiëntie en veiligheid van het proces. Met dit gepatenteerde systeem zijn de lussen onderling verbonden met dunne koorden die samenkomen bij de vulslurf, waardoor deze zich automatisch ontvouwt en eenvoudig over de vulpijp kan worden geplaatst.
Toepassing bigbag robot
De bigbag robot is ontworpen voor het efficiënt vullen van grote aantallen bigbags per jaar, met een capaciteit van 50 tot 100 stuks per uur.
Bigbags worden gebruikt voor uiteenlopende typen bulkproducten, afhankelijk van de fysische eigenschappen van het materiaal, zoals poeders, korrels en granulaten, vlokken, kristallijne producten, grove stortgoederen en pellets.
Video van de bigbag robot
Op deze vinding is octrooi verleend onder nummer NL2002251.
Werking van de bigbag robot
- Een lege pallet wordt uit het palletmagazijn op de vulpositie gelegd

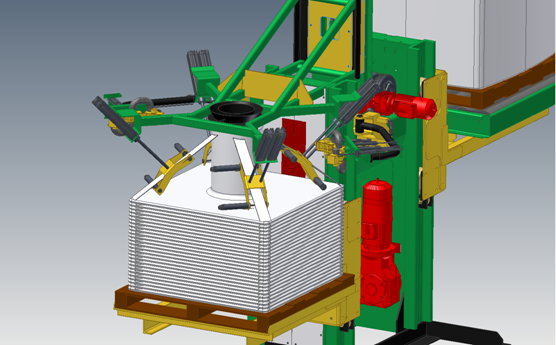

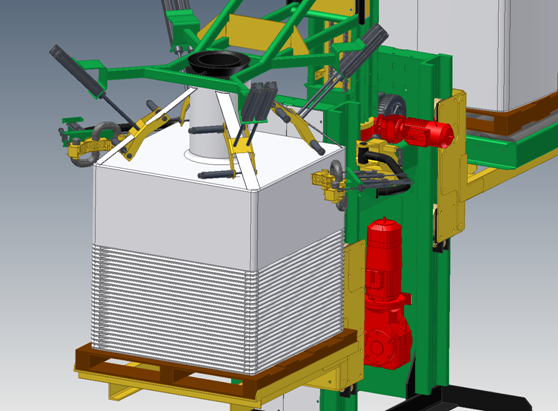

- De zuignap en grijparmen nemen een lege bigbag van de stapel en ontvouwen deze
- De armen maken een halve cirkel
- De geopende vulslurf wordt om de vulpijp geschoven.
- De opblaasbalg om de vulpijp sluit de vulslurf af
- De bigbag wordt opgeblazen om deze een mooie vorm te geven
- De lussen worden gelost
- De pallet komt omhoog en ondersteunt de bigbag bij het vullen en weegt tijdens het vullen de netto inhoud van de bigbag
- Het product wordt in de bigbag gestort en het laatste deel wordt gedoseerd gedaan voor een nauwkeurig afgevuld gewicht
- De bigbag wordt iets verder opgetild waardoor de vulmond vrij van spanning komt
- De blaasbalg van de vulmond loopt leeg en de vulslurf komt vrij.
- De vulslurf wordt automatisch dichtgesnoerd
- De bigbag zakt tot op het niveau van de afvoerrollenbaan en wordt hierop overgezet.

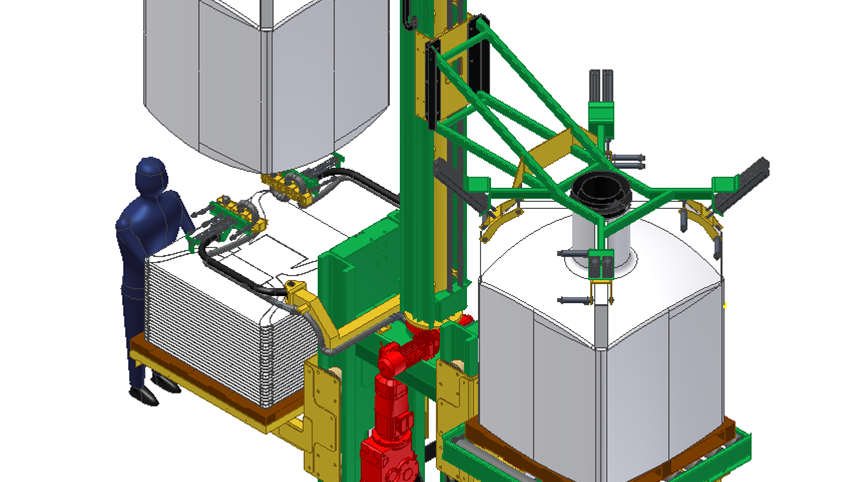

- In de tussentijd heeft de andere arm een nieuwe bigbag opgepakt en kan de cyclus opnieuw beginnen.
Specificaties bigbag robot
- capaciteit voor eenvoudige uitvoering ca. 50 stuks per uur
- capaciteit voor de dubbele uitvoering met draaiarm ca. 100 stuks per uur.
- alle gangbare bigbag afmetingen zijn mogelijk
- aanvoer van lege en afvoer van gevulde FIBC’s kan volledig worden geautomatiseerd. Heftrucks voeren de volle bigbags af en voeren lege pallets en stapels lege bigbags aan
Voordelen bigbag robot
- Volledig geautomatiseerd ophangen, vullen en afvoeren van bigbags
- Geen fysieke operator nodig, alleen een of meer heftrucks
- Geschikt voor heftrucks met standaard vorken
Uitvoeringsopties en accessoires

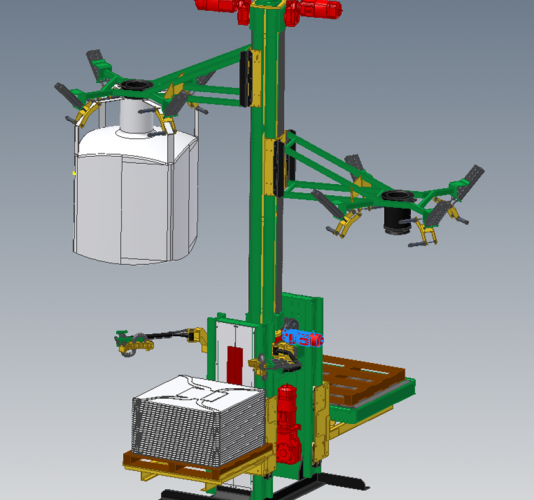

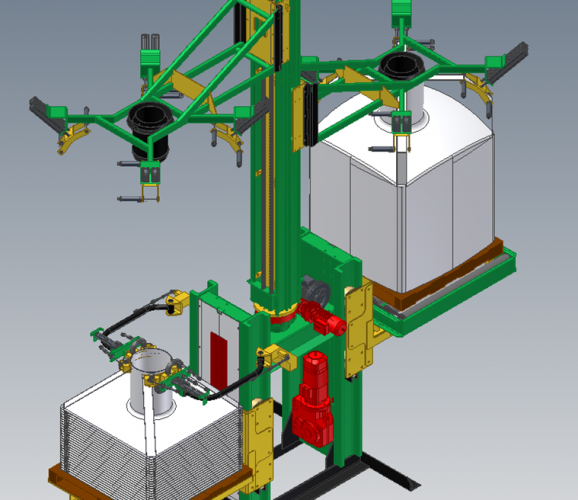

Het gepatenteerde systeem van oppakken van de bigbags biedt veel mogelijkheden voor uitvoering. Voor het bereiken van een capaciteit tot 100 stuks per uur is een systeem met twee armen noodzakelijk. Een eenvoudiger systeem met één oppakmechanisme is net zo goed mogelijk en hier zal een capaciteit van 50 tot 60 stuks per uur mee gehaald kunnen worden.
Werken zonder pallets onder de bigbags is eveneens mogelijk.
