Beschrijving Beluchtingskanaal Ondergronds

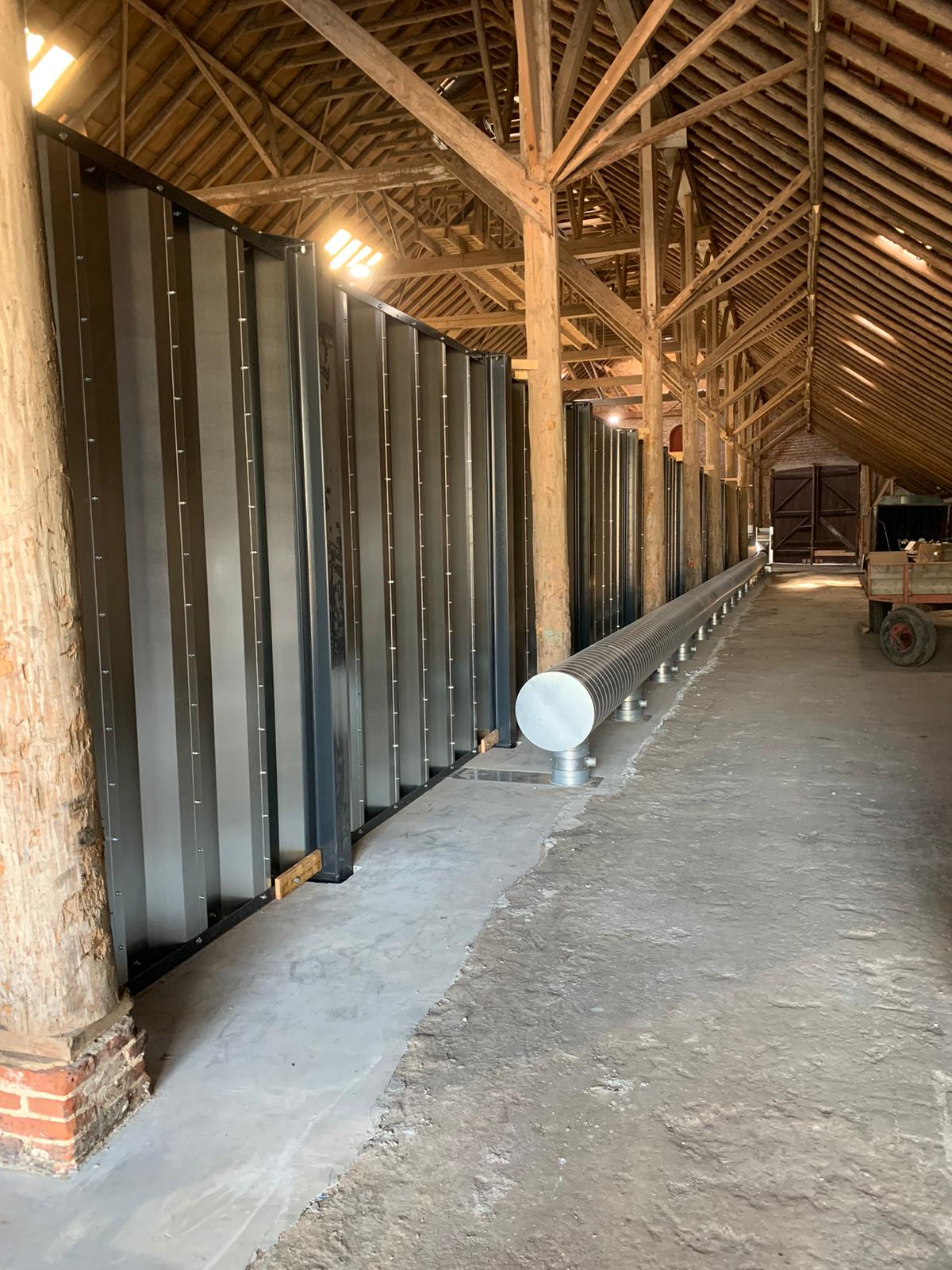

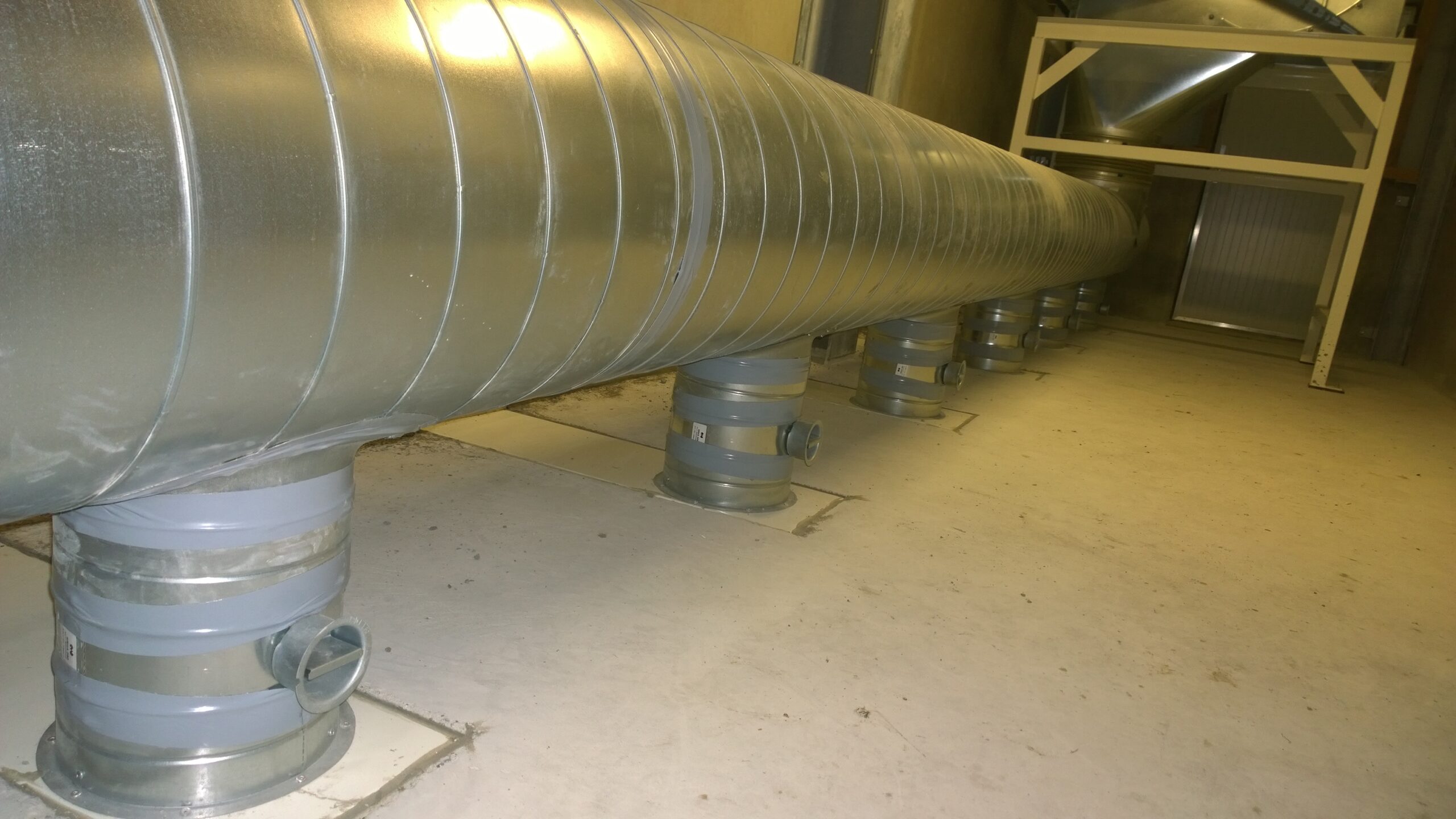

De ondergrondse beluchting van Jansen&Heuning bestaat uit sterke overrijdbare roosters in delen van 1 meter lang. Deze worden in goten gelegd en de lucht wordt rechtstreeks door een ventilator of via een hoofdkanaal in de beluchtingsgoten geblazen.
Door het slim ontwerpen van de ondergrondse kanalen wordt de lucht gelijkmatig over de lengte van het kanaal verdeeld.
Het vochtgehalte van het graan bepaalt met hoeveel lucht er geventileerd moet worden.
De werking van Ondergronds Beluchting
In de onderstaande presentatie ziet u hoe de zwaardere koude lucht zich eerst over de bodem verdeelt en daarna de warme lucht verdringt.

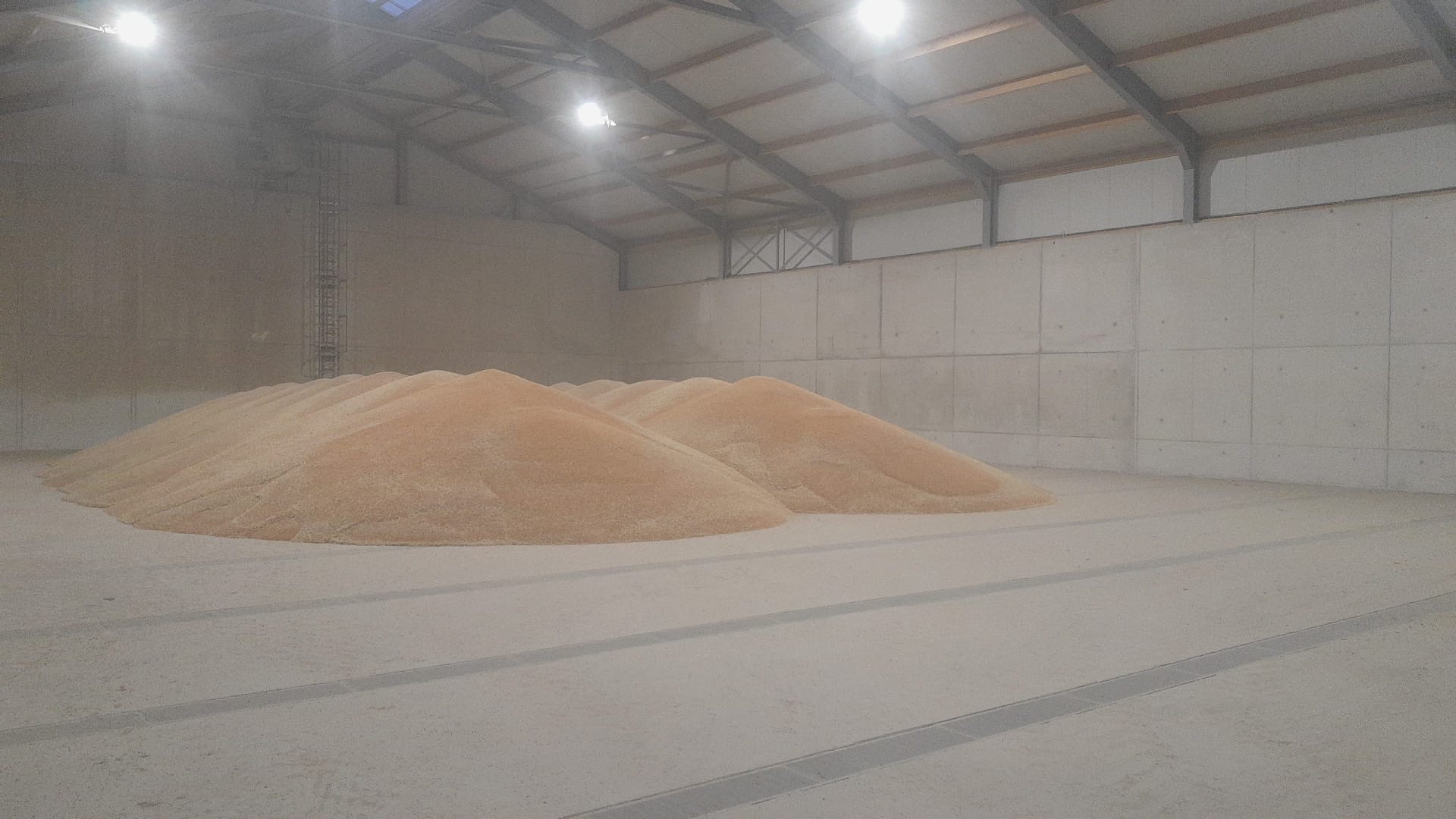

Overrijdbare roosters

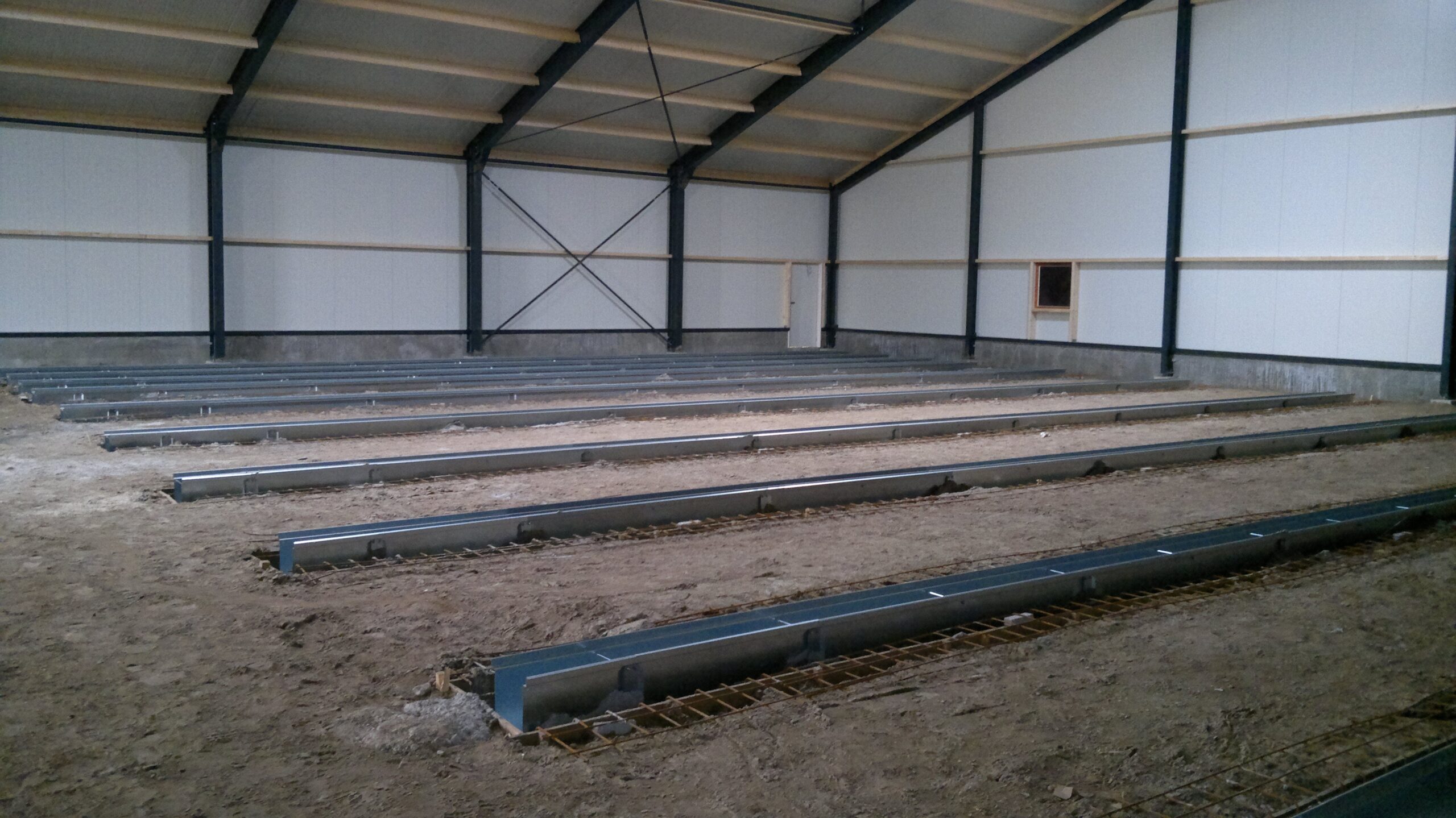

Als u de loods leeg wilt halen is ondergrondse beluchting ideaal. De roosters zijn voldoende sterk voor de asdruk van vrachtwagens. Voor de roosters leveren wij de stalen goten die eenvoudig ingestort kunnen worden.
Beluchtingsroosters
tekening als voorbeeld van type BAGR300p2.0
| Type | breedte (mm) | hoogte (mm) | lengte (mm) | patroon |
| BAGR300p2.0 | 300 | 35 | 1000 | perforatie (Ø2,0) |
| BAGR300p1.5 | 300 | 35 | 1000 | perforatie (Ø1,5) |
Beluchtingskanalen
(als voorbeeld type BAG3002000324
| Type | breedte (mm) | hoogte (mm) | lengte (mm) |
| BAG3000500324 | 303 | 324 | 500 |
| BAG3001000324 | 303 | 324 | 1.000 |
| BAG3002000324 | 303 | 324 | 2.000 |
| BAG3000500450 | 303 | 450 | 500 |
| BAG3001000450 | 303 | 450 | 1.000 |
| BAG3002000450 | 303 | 450 | 2.000 |
Voor deze kanalen zijn allerlei accessoires en hulpstukken leverbaar als:
– hoekstukken, T-stukken en X-stukken
– inlaatkleppen
– luchtregelkleppen
Contact
Heeft u vragen over graanbeluchting in uw opslag? Wij denken graag mee over een passende oplossing. Neem contact met ons op.
-
