Beschrijving Ventilatoren
Een goed geventileerde graanopslag vereist een krachtige luchtstroom en een ventilator die deze bij voldoende druk kan leveren.
Jansen&Heuning biedt hiervoor een complete serie industriële ventilatoren voor graanbeluchting. Door productie in grote aantallen blijven de kosten scherp.
Voor een optimaal resultaat kunnen deze ventilatoren worden gecombineerd met graanbeluchtingskanalen en bijbehorende besturingskasten. Hierdoor ontstaat een beluchtingssysteem waarmee het graan wordt gedroogd en langdurig bewaard kan worden.
Jansen&Heuning levert twee series ventilatoren: De HSLG en de TLR.
HLSG ventilator geschikt voor

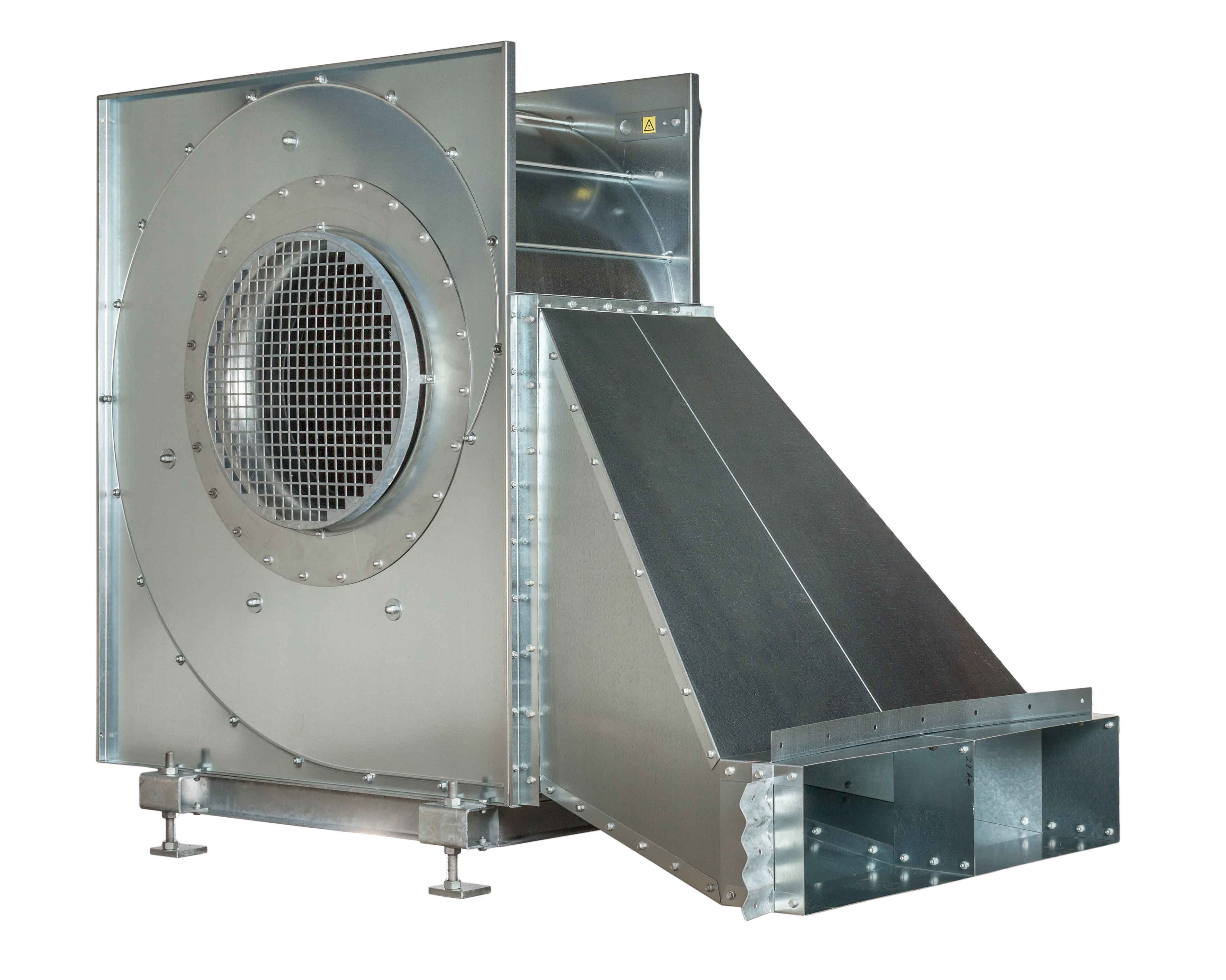

De HLSG ventilator is ontwikkeld voor het beluchten en drogen van grote graanpartijen, zowel in binnen- als buitensilo’s. Het ventilatorsysteem genereert een hoog luchtdebiet bij aanzienlijke tegendruk en is geschikt voor continugebruik in veeleisende opslagomgevingen.
Specificaties HLSG industriële ventilator graanbeluchting
- motorvermogens van 3,0 t/m 37 kW
- thermisch verzinkte omkasting
- geluidsarm ventilatorontwerp
- energiezuinige motor
| kW | HP | A | B | C | D | E | F | G | H |
| 3.0 | 4.0 | 1255 | 1084 | 750 | 735 | 400 | 105 | 735 | 400 |
| 4.0 | 5.5 | 1260 | 1084 | 790 | 735 | 400 | 105 | 735 | 400 |
| 5.5 | 7.5 | 1445 | 1170 | 855 | 880 | 400 | 115 | 825 | 450 |
| 7.5 | 10.0 | 1445 | 1170 | 924 | 880 | 460 | 115 | 825 | 450 |
| 11.0 | 15.0 | 1550 | 1340 | 1040 | 940 | 500 | 115 | 915 | 500 |
| 15.0 | 20.0 | 1550 | 1340 | 1080 | 940 | 540 | 115 | 915 | 500 |
| 18.5 | 25.0 | 1790 | 1420 | 1260 | 1085 | 540 | 135 | 1065 | 580 |
| 22.0 | 30.0 | 1790 | 1420 | 1260 | 1085 | 620 | 135 | 1065 | 580 |
| 30.0 | 40.0 | 2000 | 1625 | 1340 | 1200 | 570 | 135 | 1065 | 650 |
| 37.0 | 50.0 | 2000 | 1625 | 1410 | 1200 | 640 | 135 | 1065 | 650 |

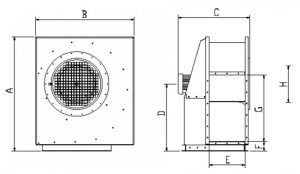

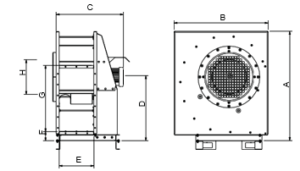

 Technisch zijaanzicht en vooraanzicht van de HLSG ventilator met maataanduidingen |
|||||||||

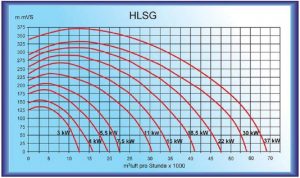

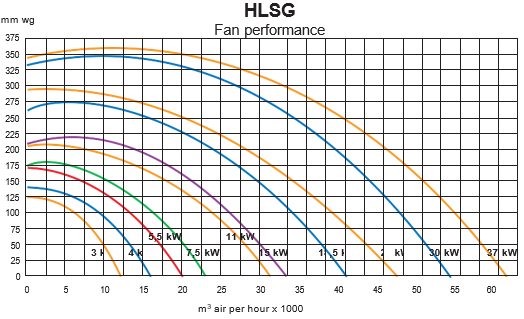

 Ventilatorgrafiek van de HLSG-serie met drukverloop (mm wg) en luchtdebiet (m³/h), uitgesplitst per kW |
|||||||||
Voor situaties waarin graan in dikke lagen wordt opgeslagen of kleinere partijen moeten worden belucht, biedt de TLR industriële ventilator voor graanbeluchting uitkomst. Dit model is ontworpen om een hogere tegendruk te overwinnen bij een relatief lage luchtopbrengst.
Uitvoeringsopties
- diverse overgangen van vierkant naar rond
- optioneel: geluidsdemper
- optioneel: thermische beveiliging en aan/uit-schakelaar
TLR ventilator geschikt voor

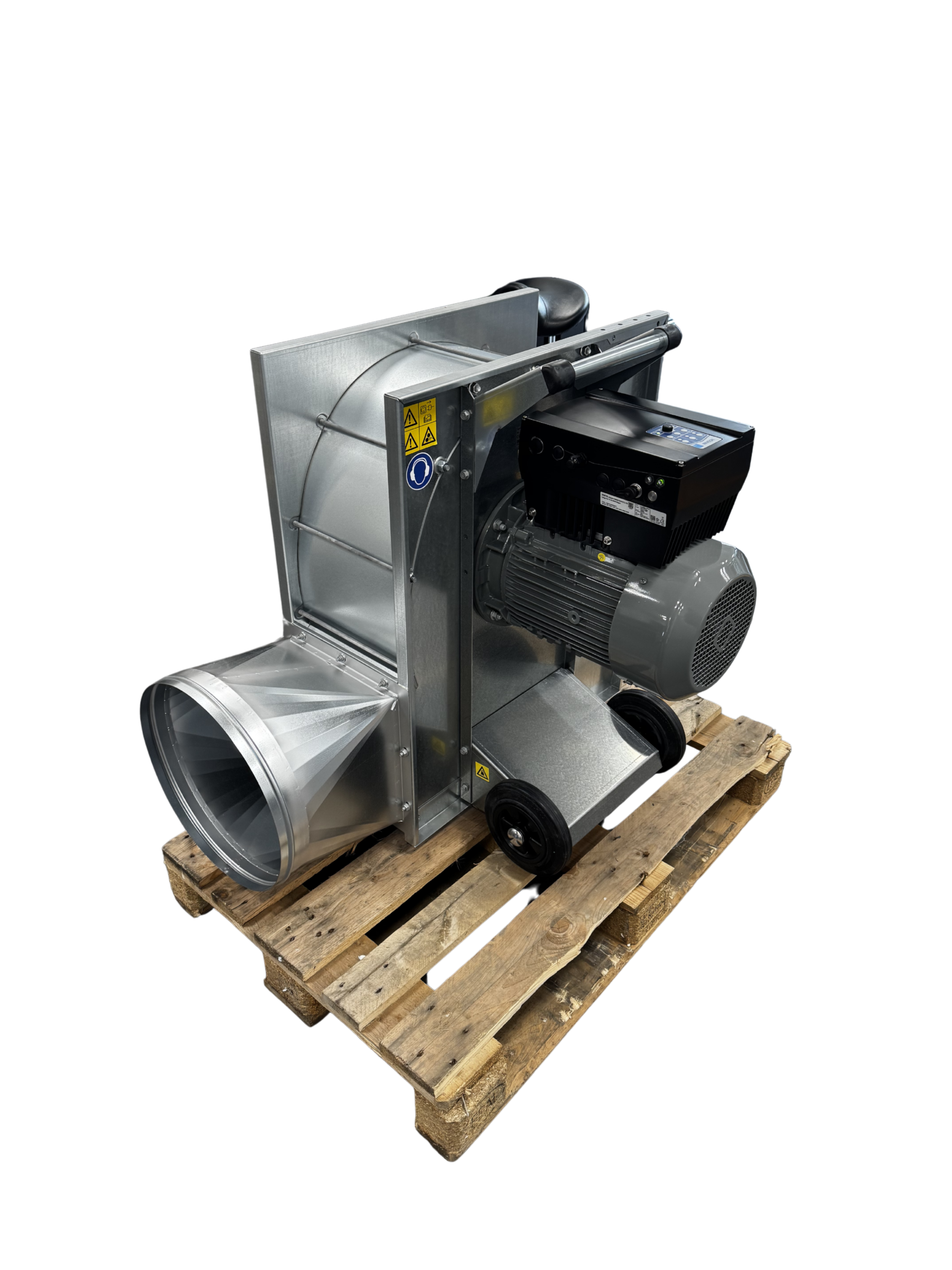

De TLR ventilator is met name geschikt voor toepassingen waarbij kleinere luchtvolumes vereist zijn, maar wel een behoorlijke drukopbouw nodig is. Denk hierbij aan het beluchten van kleinere graanvakken of silo’s.
Specificaties TRL ventilator voor graanbeluchting
- thermisch verzinkt
- geluidsarme werking
- energiezuinige motor

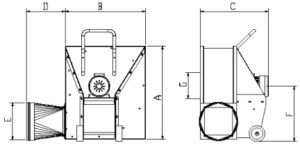

| kW | HK | A | B | C | D | E | F | G |
| 1.5 | 2.0 | 615 | 555 | 410 | 180 | 150/200 | 330 | 170 |
| 2.2 | 3.0 | 765 | 645 | 545 | 230 | 300 | 448 | 210 |
| 4.0 | 5.5 | 765 | 645 | 605 | 275 | 300/400 | 448 | 285 |
| 5.5 | 7.5 | 935 | 735 | 695 | 275 | 300/400 | 560 | 285 |
| 7.5 | 10.0 | 935 | 735 | 750 | 310 | 300/400 | 560 | 285 |
| 11.0 | 15.0 | 1044 | 850 | 826 | 350 | 500 | 645 | 400 |
| 15.0 | 20.0 | 1044 | 850 | 875 | 350 | 500 | 645 | 400 |

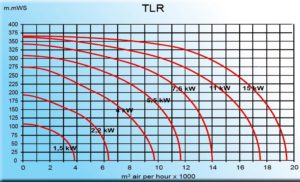

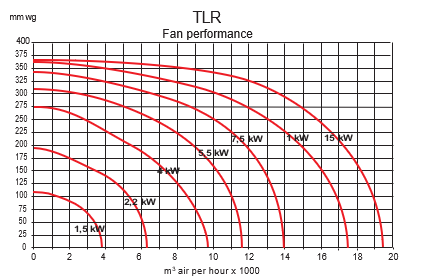

Prestatiegrafiek van de TLR ventilator met drukcurves (in mmwk) afgezet tegen het luchtdebiet (m³/h), per kW-klasse
Uitvoeringsopties en accessoires
- verloopstukken van vierkant naar rond beschikbaar
- optioneel: geluidsdemper
- optioneel: thermische beveiliging en schakelaar

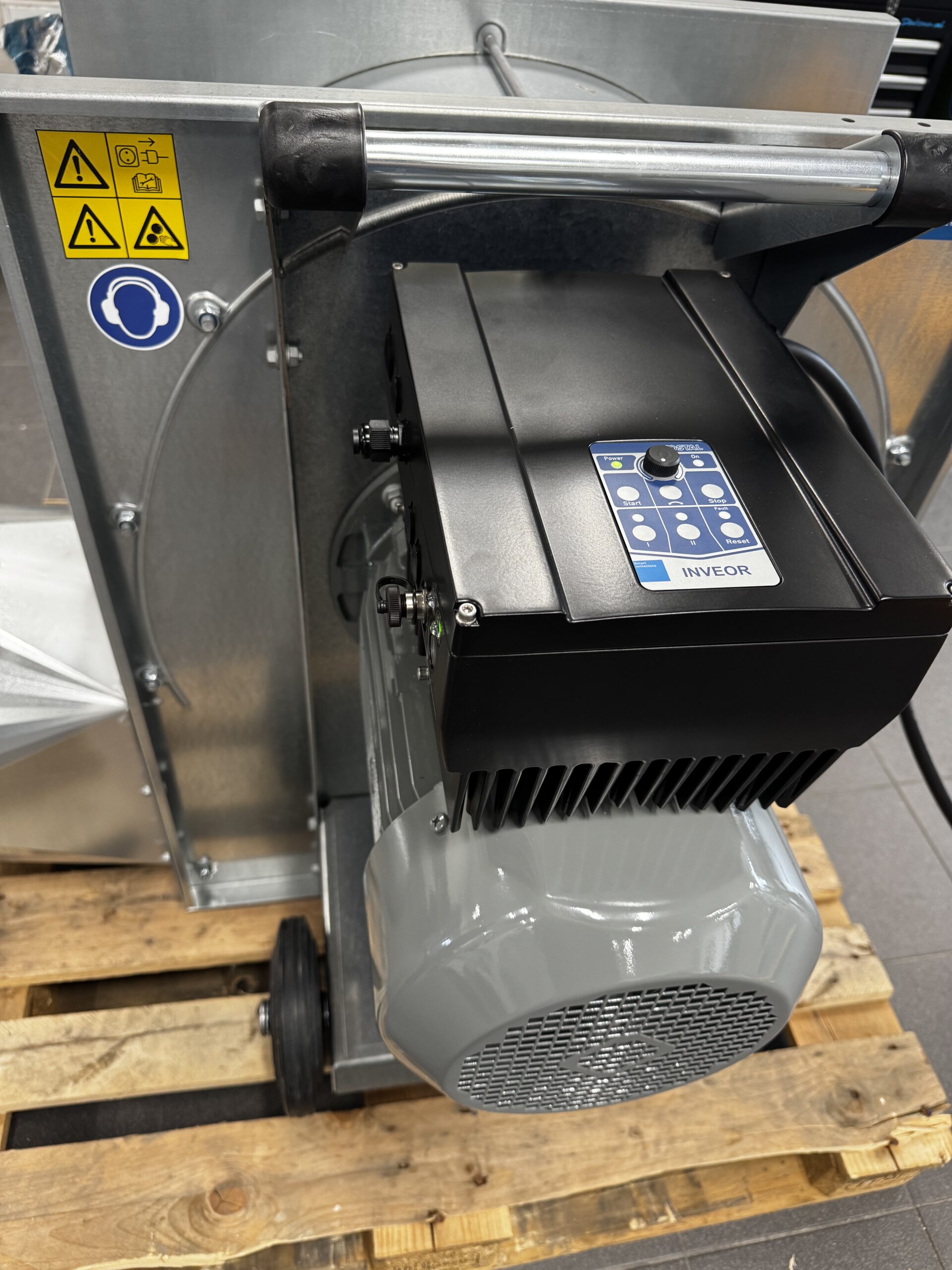

- optioneel: frequentiegeregelde aansturing direct op de ventilator om energie te besparen en geluidsemissies te beperken
- thermische beveiliging + schakelaar als optie
