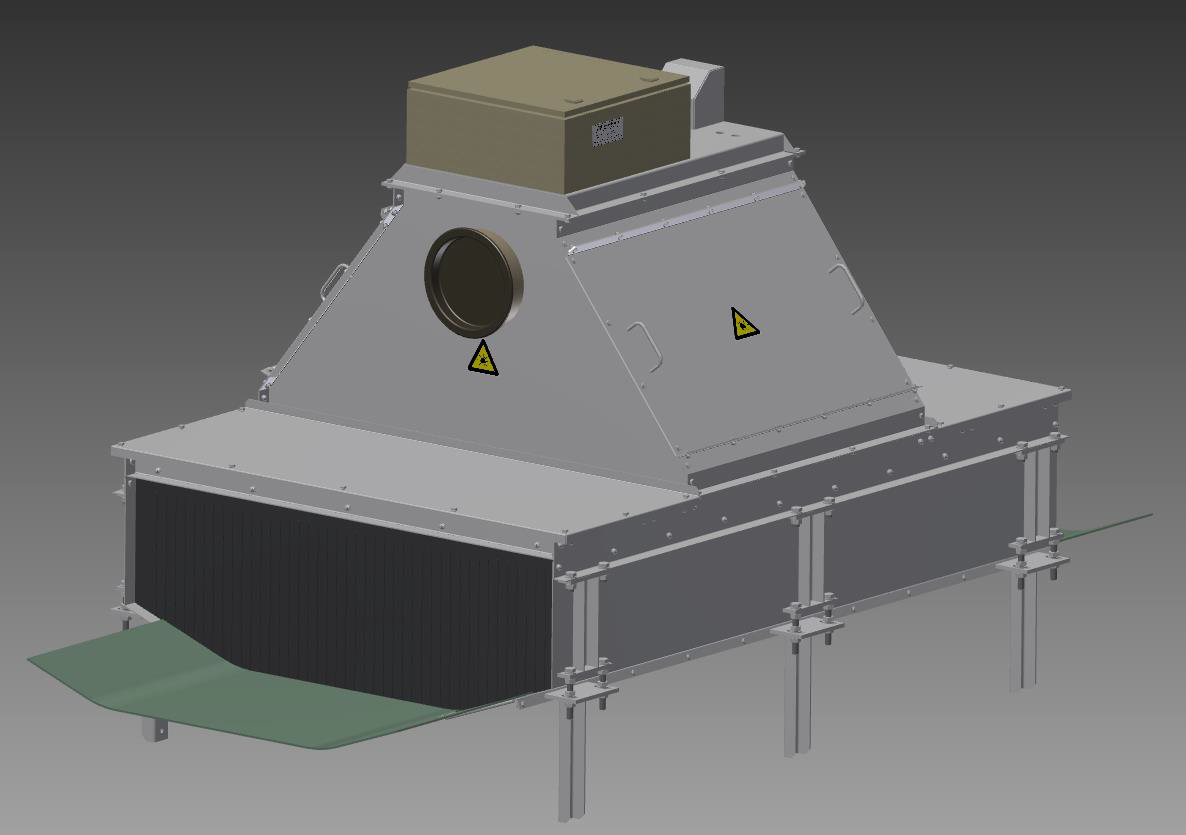

Volumemeetsysteem (VMS3000)

Beschrijving Volumemeetsysteem (VMS3000)

Het Volume-Meet-Systeem VMS3000 van Jansen&Heuning is een bewezen oplossing voor het nauwkeurig meten van het volume van bulkgoed op transportbanden.

Offerte aanvragen

Het systeem combineert geavanceerde Vision-Technologie met hoogwaardige elektronica. Deze integratie zorgt voor stabiele en consistente metingen, ook onder wisselende procesomstandigheden.

Door deze technologische aanpak behoort het VMS3000 tot de eerste systemen die een betrouwbaarheid van meer dan 99 procent behalen bij volumemetingen van stortgoed.

Hoe werkt het volumemeetsysteem van Jansen&Heuning?

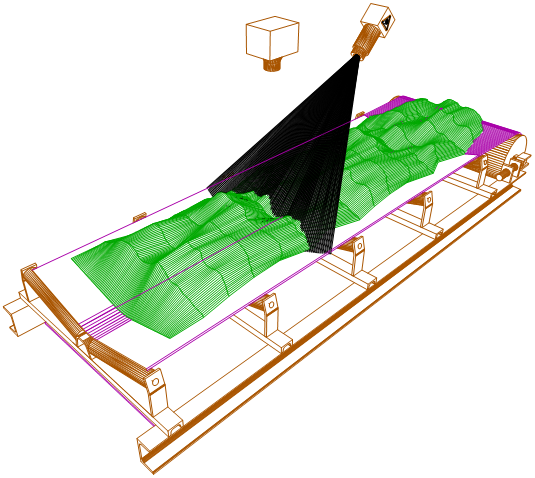

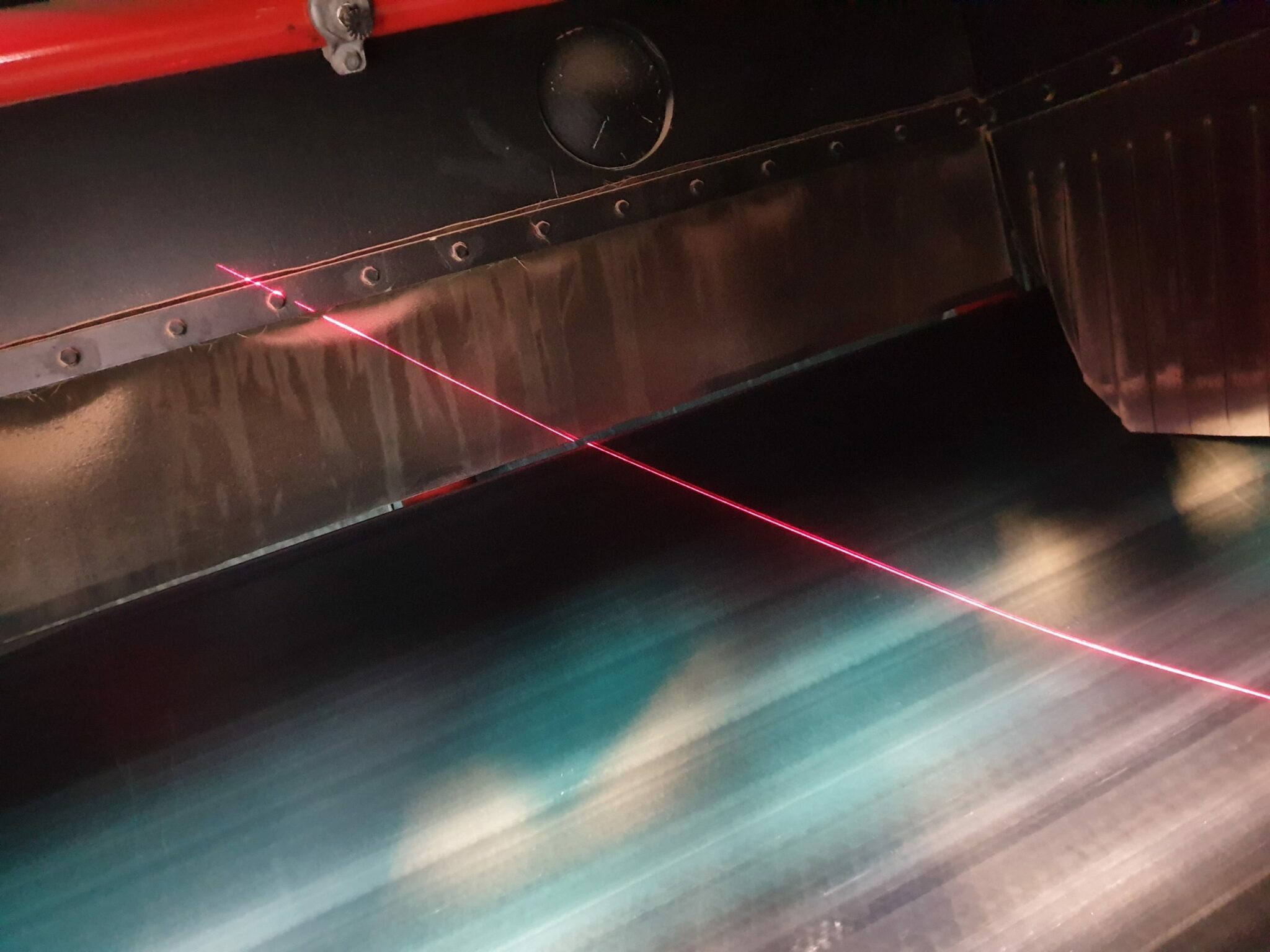

Een intense lichtstraal wordt onder een vaste hoek op het profiel van het product op de transportband geprojecteerd. Een camera registreert dit profiel en leest het beeld meer dan vijftig keer per seconde uit.

De resolutie bedraagt ongeveer 1.000 bij 1.000 meetpunten. Hierdoor wordt per seconde ongeveer 50 MB aan data verwerkt. Dit vereist en benut de modernste elektronica.

Op basis van deze gegevens wordt het oppervlak van de dwarsdoorsnede van het product bepaald. In combinatie met de gemeten bandsnelheid worden vervolgens het volumestroom en de capaciteit berekend.

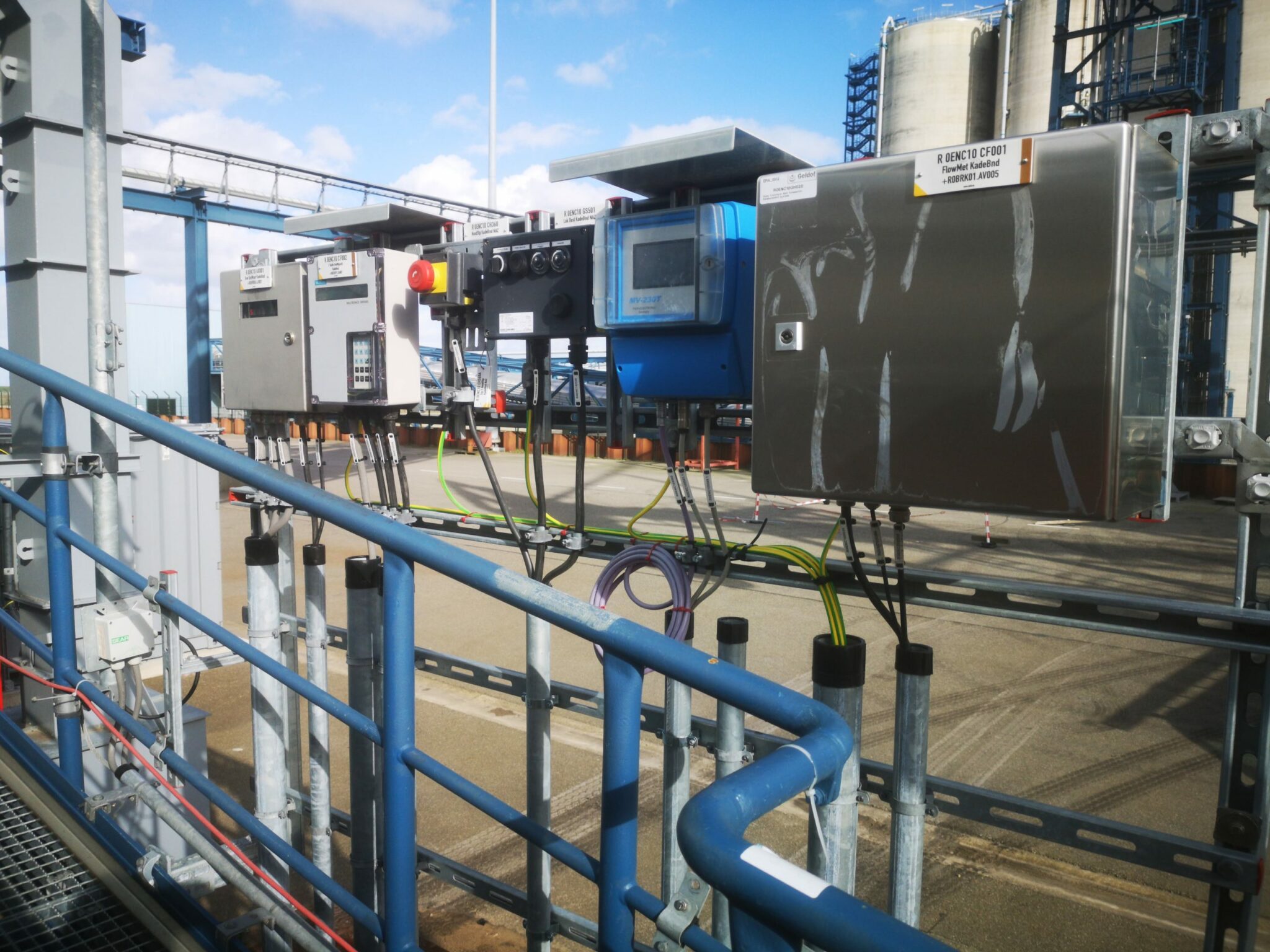

De meetgegevens worden via een USB-verbinding uitgelezen op een PC. De bijbehorende software wordt standaard meegeleverd. Optioneel is een Engelstalig softwareprotocol beschikbaar, waarmee u de bedienings- en uitleesfuncties geheel of gedeeltelijk kunt integreren in uw eigen PLC-systeem.

De resultaten

De uiteindelijke nauwkeurigheid is beter dan ± 0,3% door het meten van de hoogte op een erg groot aantal punten. Ter verduidelijking een voorbeeldberekening.

Toepassing Volumemeetsysteem VMS3000

Volumemeetsystemen worden toegepast in processen waar het debiet en de hoeveelheid van bulkstromen continu en betrouwbaar moeten worden vastgesteld bij stortgoed dat op transportbanden wordt verplaatst.

Industriële bulkverwerking

In sectoren zoals de mijnbouw, bouwmaterialen en recycling worden volumemeetsystemen gebruikt voor materialen als zand, grind, ertsen en puin. Ze ondersteunen de procesbewaking en zorgen voor een constante toevoer naar installaties.

Landbouw en horticultuur
In de agrarische sector worden volumemeetsystemen ingezet bij producten zoals graan, turf, potgrond en compost. Ze helpen bij dosering, mengprocessen en kwaliteitscontrole.

Procesindustrie
Binnen de chemische industrie en voedingsmiddelenindustrie worden volumemetingen gebruikt voor grondstoffen en halffabricaten. Dit is belangrijk voor receptuurbeheer en traceerbaarheid.

Logistiek en opslag

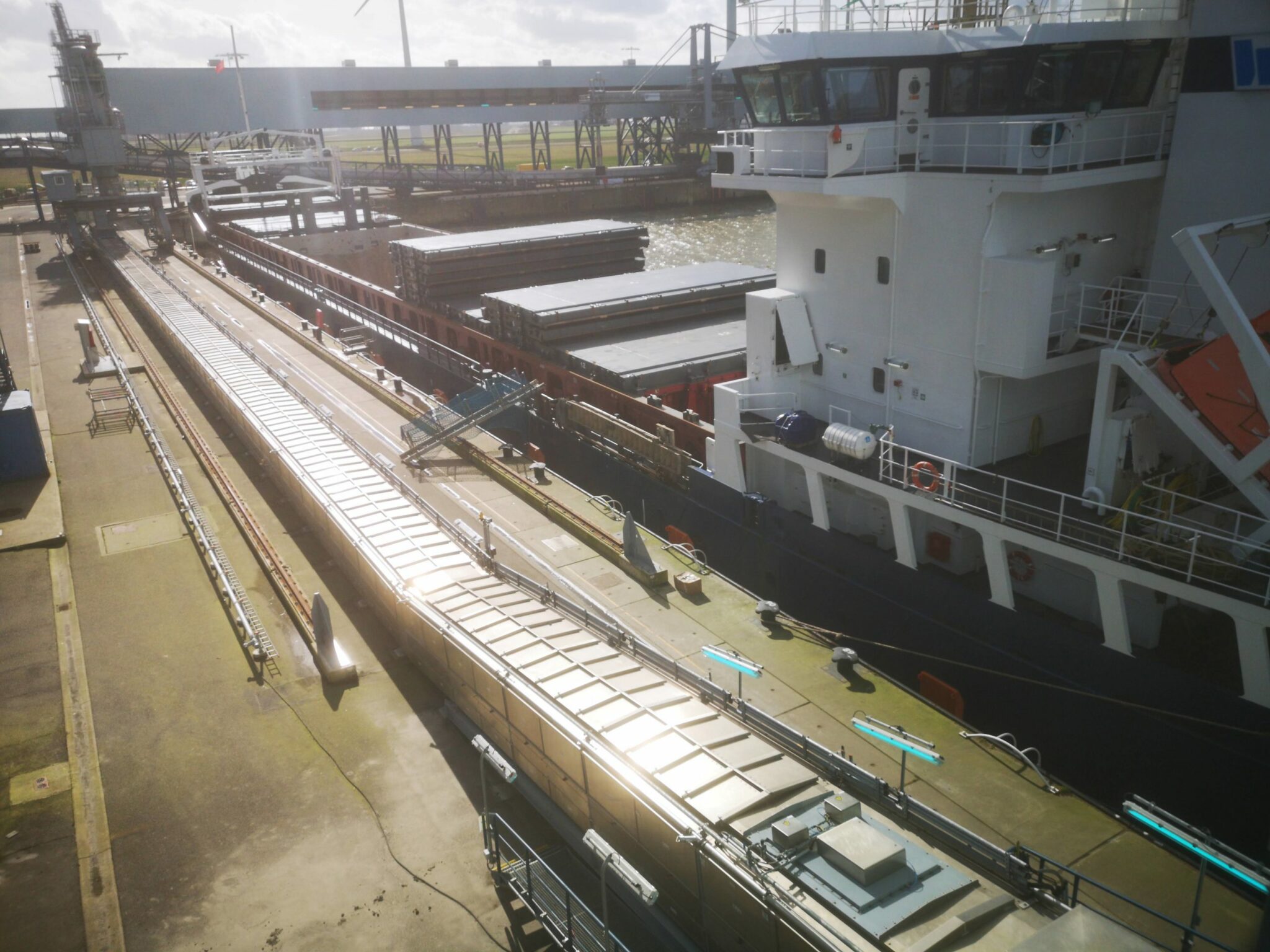

Bij overslag en opslag van bulkgoederen, bijvoorbeeld in havens en terminals, worden volumemeetsystemen gebruikt om inkomende en uitgaande stromen te registreren en te controleren.

Procesoptimalisatie en facturatie
Naast fysieke toepassingen spelen volumemeetsystemen een rol bij procesoptimalisatie en administratie. Ze leveren betrouwbare data voor capaciteitsberekeningen, energiegebruik en in sommige gevallen facturatie op basis van verwerkte volumes.

Samengevat worden volumemeetsystemen overal toegepast waar bulkstromen nauwkeurig gemeten moeten worden voor sturing, controle en registratie van processen.

Specificaties Volume-Meet-Systeem VMS3000

• Meetfrequentie 50 keer per seconde.
• Nauwkeurigheid 0,3%.
• Temperatuur van -5° tot +40°C.
• Metingen van de hoogte van het product per 1/1000 deel van de bandbreedte en per 10 mm bandlengte bij een bandsnelheid van 1 m/s.

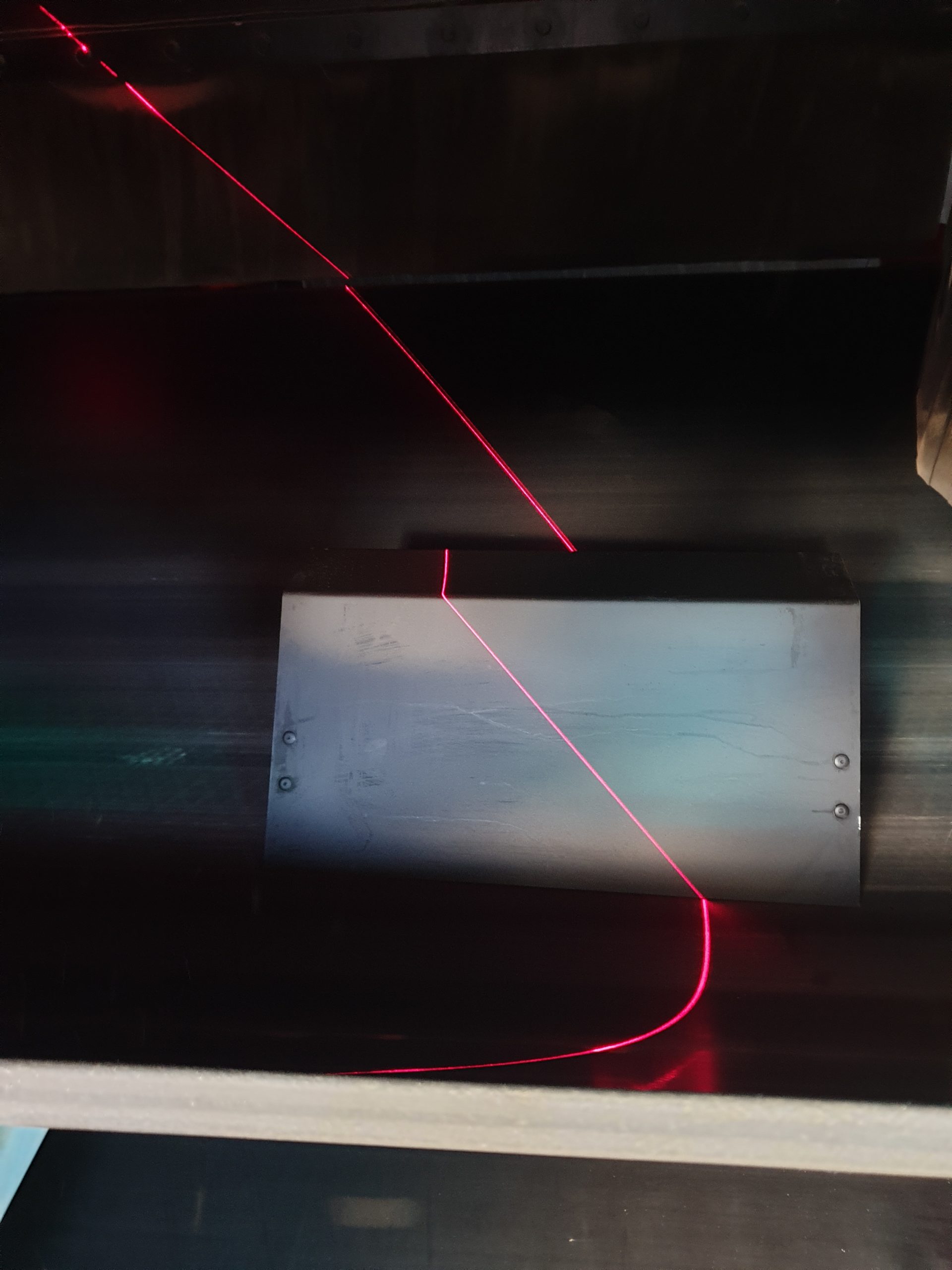

• Inregelen door Jansen&Heuning. Dit kan samen met de klant op afstand met een Internetverbinding.

Voordelen Volume-Meet-Systeem VMS3000

• Zeer gebruikersvriendelijke bediening
• Voor horizontale en opvoerende bandtransporteurs, mits het materiaal niet terugrolt
• Stabiele metingen: als het statische systeem is ingesteld, is controle daarvan niet of nauwelijks nodig. Het systeem is ongevoelig voor temperatuur
• Lange levensduur van alle componenten.

Uitvoeringsopties en accessoires VMS3000

• Voor bandbreedte van 300 mm tot 1.200 mm standaard. Tot 1.800 mm is mogelijk met twee lichtbronnen.
• Materiaal Staal gecoat, RVS-304 of RVS-316
• Profinet/Profibus communicatie
• Profinet communicatie
• Bandweeginstallatie geïntegreerd in het systeem
• Batchgewijze besturing
• Continu meten van het stortgewicht
• Potentiaalvrije contacten voor communicatie met de procesbesturing
• Leesbaar databestand voor uw gegevensverwerking
• Correctiefactoren definiëren op basis van de norm EN 12580 voor de turf- en potgrondindustrie
• Jansen&Heuning geeft ondersteuning per telefoon of via internet bij de laatste aanpassingen, het testen en de bedieningsinstructies op basis van nacalculatie.

Volledige montage en inbedrijfstelling door Jansen&Heuning
